1.產品說明
　　3.1.室內全彩顯示屏效果更加清晰細膩、分辨率可達到1080P以上；實現高刷新率、高灰階及較高燈管利用率；無殘影、防“毛毛蟲” 、低功耗、低突波等功能；
　　3.2.室內全彩顯示屏主要是由紅色LED晶片、綠色LED晶片和藍色LED晶片封裝為一個像素點后組成矩陣，再固定到塑膠套件上而成；
　　3.3.室內全彩顯示屏含有驅動芯片和輸入緩沖芯片，連接到LED顯示屏控制系統即可顯示視頻、圖像和文字信息等；
　　3.4.通過系統控制驅動紅色LED、綠色LED和藍色LED的驅動芯片，可形成43980億種顏色變換；
　　3.5.單元板及箱體可以按水平和垂直方向任意拼接，從而拼成不同大小的顯示屏；
　　3.6.產品特點：
　　優質燈管，高效燈管亮度利用率，同時保障燈管使用壽命和優質的塑膠件
　　高對比度可達到良好的顯示效果
　　重量輕易于安裝、拆卸
　　可進行單點、單燈維護，成本低
　　采用恒流方式驅動LED，發光均勻，功耗低
　　3.7.單元板圖片

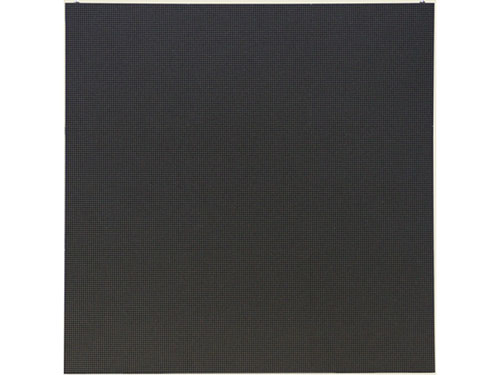

正視圖		備注：驅動芯片使用的是SSOP封裝恒流驅動芯片；

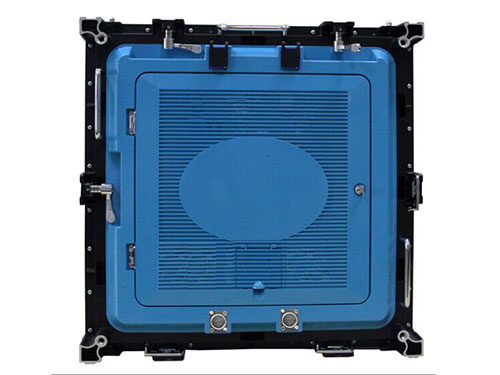

背視圖

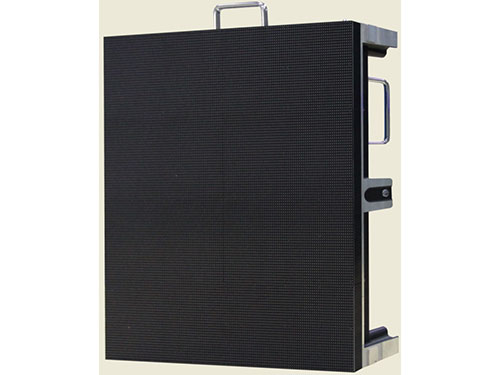

　　3.8.推薦640*480箱體實物
　　2.產品技術要求
　　4.1.屏體技術參數

亮度	≥500cd/㎡	亮度均勻性	＞0.95
屏幕水平視角	160±10度	屏幕垂直視角	160±10度
最佳視距	≥1.3m	使用環境	室內
每平方單元板最大功率	≤580W/㎡
配電功率（每平方最大功率÷78%÷85%）		≤875W/m2
灰度等級	紅、綠、藍各14-16bits	顯示顏色	43980億種
換幀頻率	≥60幀/秒	刷新頻率	≥3000Hz
控制方式	計算機控制，逐點一一對應，視頻同步，實時顯示	亮度調節	256級手動/自動
輸入信號	DVI/VGA，視頻(多種制式)RGBHV、復合視頻信號、S-VIDEO YpbPr(HDTV)
使用壽命	≥10萬小時	平均無故障時間	≥1萬小時
衰減率(工作3年)	≤15％	連續失控點	0
離散失控點	＜0.0001，出廠時為0	盲點率	＜0.0003，出廠時為0
工作溫度范圍	-20-40℃	工作濕度范圍	10％-65％RH(無結露)
防護性能	超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷(可選項)
屏幕水平平整度	＜1mm/㎡
屏幕垂直平整度	＜1mm/㎡

　　3.2.箱體技術參數

箱體規格(長*寬*厚)	640*480*85mm（厚度含模組、箱體、連接片）
箱體分辨率	512*384=196608 Dots
箱體面積	0.307㎡
箱體重量	8.20kg±0.05 kg
最大功耗（單元板功率*一個箱體的單元板個數）	≤178W
平均功耗（最大功率的1/3）	≤59W
配電功率(電源利用率78%即最大功率÷78%)	≤288W

　　3.3.單元板技術參數

像數點間距	1.250mm	像素密度	640000Dots/㎡
像素構成	1R1G1B	燈管封裝	SMD1010
尺寸(長*寬*厚)	320*160*14.5mm	重量	0.50kg±0.01kg
結構特點	燈驅合一	單元板分辨率	256*128=32768Dots
輸入電壓(直流)	4.5±0.1V	最大電流	≤6.6A
單元板功率	≤30W	驅動方式	1/32恒流驅動
40A電源帶單元板數	4張	80A電源帶單元板數	8張

　　3.注意事項

項目			描述
環境	溫度要求		存儲溫度范圍：-10℃-30℃，超過30℃需做降溫處理。
注意			工作溫度范圍：-20℃-40℃，其它溫度范圍，需加裝溫控設備。
事項			單元板工作時燈面溫度：≤60℃，溫度超標需加裝溫控設備。
	濕度要求		存儲濕度范圍：10%RH-60%RH，濕度超過60%RH需除濕處理。
			工作濕度范圍：10%RH -65%RH，濕度超標需對使用環境除濕處理后才能正常使用。
	存放超期處理		產品存放時間超過一個月，使用前需經過6小時的老化后才能正常使用。老化方式為：全亮亮度設置10%　1H, 全亮亮度設置30%　1H, 全亮亮度設置60%　2H, 全亮亮度設置80%　1H, 全亮亮度設置100%　1H（亮度逐漸遞增老化）。
	防塵要求		室內產品無防護等級或IP30，顯示屏不應暴露在塵埃較多的環境中，比如演播室裝修、改造等，需對顯示屏進行特殊防護。特別裝修時不能把LED顯示屏安裝。
	防腐蝕性氣體		腐蝕性氣體在空氣中含有鹽或酸氣的環境中，會造成電子元件的腐蝕、結晶漏電等現象。
	防電磁輻射		顯示屏不宜安置在電磁輻射、射頻輻射超過場強5V/m干擾源的環境中
	避開強光照射		強光會影響顯示屏的顯示效果和影響產品壽命，應避開安裝在陽光直射時間較長的方向。
	遠離水源		室內產品防護等級低，水導電可使電路短路，導致電路器件損毀，故需遠離水源。
	靜電危害，防止雷擊		屏體金屬構件、開關電源外殼、箱體需接地良好，注意接地電阻≤10Ω。防止潮濕環境中，靜電對電子器件的損壞，同時避免漏電對人體的傷害。
	人身傷害		顯示屏安裝的角度和高度需適宜，尖銳的邊角需包裝，防止強硬外殼對人體的傷害。
	特殊環境		特殊環境使用的顯示屏（1、海邊、游泳池、洗浴場、地下室、隧道；2、化學品環境內、硫化環境、鹵素環境；3、沙塵、灰塵大的環境; 4、強紫外線環境; 5、強電磁場的環境；6、小于-20度，大于+40度的環境），下單前需走評審流程。
使用	靜電防護		安裝人員必需配帶靜電手環和靜電手套，裝配過程中各種工具必須嚴格接地
操作
注意	產品批號管控		不同批號的產品不能裝在一個屏上，否則顯示屏上將會產生色塊（馬賽克）現象
事項	產品接線		單元板不能直接接入220V，單元板供電正負極不能接反
使用	拆裝與運輸過程		不得摔、推、擠、壓單元板，以免損壞顯示屏；
操作	拆裝維護液體防護		拆裝作業時不能有汗液或其它液體滴到顯示屏上，如有滴到需要酒精清洗產品滴液位置，防止液體腐蝕致產品
注意	安裝扭力控制		電源接線時需確保端子接頭螺絲擰緊，防止接頭位置松動，導致接觸電阻大引起燒線或產品損壞問題，M4螺絲扭矩6.0－8.0 Kgf.cm ，M3螺絲扭矩4.0－6.0 Kgf.cm
事項	禁止帶電作業		禁止在通電情況下拼裝單元板，應將主電輸入斷開情況下進行單元板上墻拼裝，不允許帶插入電源線和信號線拼裝
	禁止帶電觸摸		屏體點亮使用中禁止人員去觸碰和觸摸LED顯示屏，以免人體摩擦產生的靜電擊穿LED燈及芯片等元器件
	環境檢查		顯示屏安裝現場需配置溫濕度計，及時監控屏體周圍環境情況，大雨過后，應及時檢查顯示屏內部是否有受潮、水珠、水氣等問題
	產品防潮使用要求	固定安裝顯示屏	應用環境相對濕度在10%～65%RH范圍內，建議每天要開顯示屏1次，每次正常使用4小時以上來去除顯示屏上的濕氣；
			應用環境相對濕度在超過65%RH，需對使用環境進行除濕處理，并建議每天正常使用8H以上，并且晚上關好相關門窗，防止顯示屏受潮造成不良
			當顯示屏長時間未使用，使用前需要把整屏8H預熱除濕,避免受潮后工作損壞燈管, 除濕方式為:全亮亮度設置10%　1H, 全亮亮度設置30%　2H, 全亮亮度設置60%　2H, 全亮亮度設置80%　2H, 全亮亮度設置100%　1H（亮度逐漸遞增老化）。
		租賃顯示屏	每次使用完之后，需立即裝入航空箱，并蓋好航空箱蓋密封包裝
			在每個航空箱內，請放入不低于50g的干燥劑或吸濕袋
			在10%～65%RH相對濕度范圍內每半個月取出播放視頻2H以上，超過65%RH和在回潮天氣，每周必須取出放視頻2H以上，所有的播放完之后，需立即放入航空箱內，密封保存（請注意檢查航空內干燥劑或吸濕袋有無失效，需每2個月更換一次，另外多放干燥劑可以提高箱內的干燥度）；
			顯示屏長時間未使用時，需要預先把整屏亮度降低50%播放視12小時，預熱進行“除濕”12H避免LED屏受潮后工作損壞燈管
			出租使用時，不要有水沾到顯示屏，如有水沾上需確保把屏上的水吹干，放置2H后，再點亮顯示屏2H，靠燈和IC熱量將水蒸發
			嚴禁將室內租賃屏當成戶外租賃屏使用，特別是露天環境；
	避免對安裝完的LED顯示屏進行施工		LED顯示屏安裝完后嚴禁再施工，防止LED顯示屏受到大電流沖擊及塵埃影響，例如：電焊、電鋸等設備操作。
